Circuits en série et en parallèle

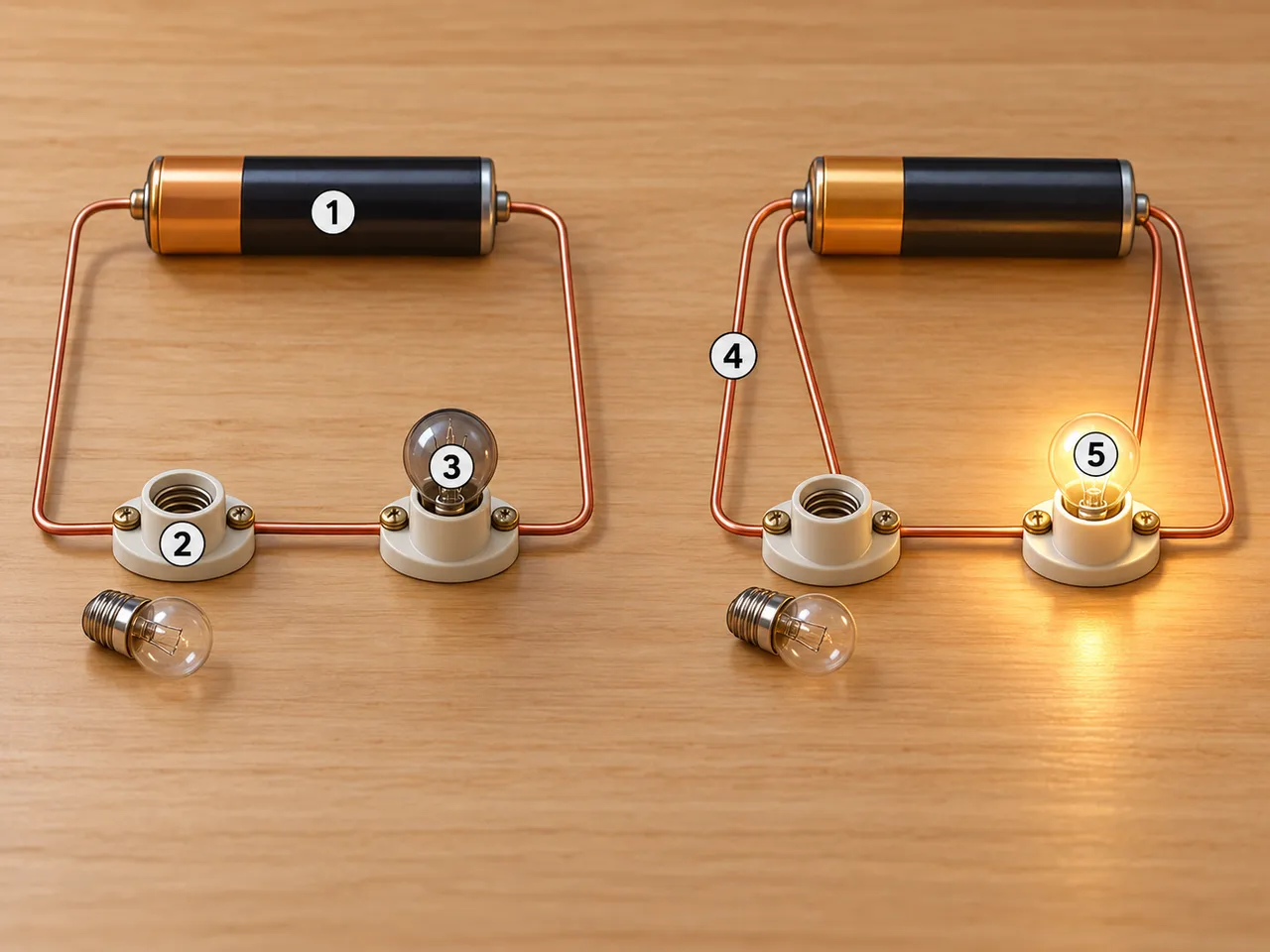

Sur l’image

1. 1Pile dans le circuit en série : pousse la charge dans l’unique boucle partagée
2. 2Support d’ampoule vide dans le circuit en série : ouvre le seul chemin
3. 3Ampoule éteinte dans le circuit en série : ne reçoit aucun courant car le chemin est coupé
4. 4Fil de la branche gauche dans le circuit en parallèle : donne à une ampoule son propre chemin vers la pile
5. 5Ampoule allumée sur sa propre branche : reste allumée pendant que l’autre branche est ouverte

Exemples

• Une guirlande lumineuse bon marché s’éteint quand on retire une ampoule.
• Beaucoup de plafonniers domestiques restent allumés quand une ampoule d’une autre pièce est retirée.

Quiz : Circuits en série et en parallèle (5e)

1. 1

   Dans un circuit en série, quel trajet les ampoules utilisent-elles ?

   • Un trajet qui traverse une seule ampoule à la fois.
   • Une branche séparée pour chaque ampoule.
   • Un trajet partagé unique à travers toutes les ampoules.
2. 2

   Dans un circuit en parallèle, qu’a chaque ampoule ?

   • Un trajet partagé unique avec les autres ampoules.
   • Sa propre branche vers la batterie.
   • Une branche qui fonctionne seulement si une autre ampoule est retirée.
3. 3

   Que se passe-t-il dans un circuit en série lorsqu’on retire une ampoule ?

   • Les autres ampoules restent allumées sur leurs propres branches.
   • Le courant s’arrête, donc les autres ampoules s’éteignent.
   • Seule l’ampoule retirée s’éteint ; les autres restent allumées.

Les réponses, avec leur explication, sont dans l’application. Ce quiz y est gratuit tant que la leçon est en accès libre.
